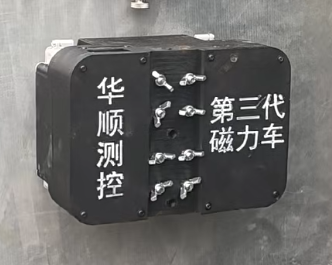

磁力攀爬车平台HS-C32产品说明书

一、产品概述

本智能磁力攀爬车HS-C32，是公司第三代产品，不畏惧铁锈钢屑吸附，为金属立面、管道专用轻量化巡检作业平台，采用3D打印轻量化机身、可调磁力吸附结构与无线摇杆遥控系统，支持多角度、多速度更稳定履带攀爬，自带多重安全保护与设备拓展接口，单手即可高效操作，广泛适用于工业钢结构、管道检测、高空运维等场景。

二、产品核心规格参数

整机尺寸与重量

外形尺寸：200mm（长）×160mm（宽）×180mm（高）
整机重量：1.8kg
整机外观简约规整，采用全内置信号线布局，无外露线材，杜绝拉扯、磨损、磕碰损坏，结构整洁耐用，机身小巧轻便，适配狭小及复杂高空作业环境。

1、机身材质性能

机身采用Q235碳钢材质，板材厚度≥0.4mm，整体抗拉强度≥150N，结构刚性强、抗形变、耐磨损，可长期稳定适配高频高空作业，设备稳定性与使用寿命优异。

2、供电与续航

标配24V 3A直流动力电池，满电连续工作时长可达5小时。电池支持充电/换电双模式，可整机直充或快速更换备用电池，支持不间断作业；设备配备外置电源一键开关，可灵活切换内外供电模式，适配长时作业场景。

三、行走与作业性能

1、双履带驱动系统

设备采用双轮履带式驱动，贴合性、抓地力优异，行走稳定不打滑。通过性强悍，可平稳通过30mm高度焊缝，适配不平整钢结构工况。适配基材：≥0.3mm厚度钢制平面；适配管道：管径≥100mm，支持轴向、螺旋环向两种管道运行方式，可在垂直、倾斜金属面及管道稳定攀爬作业。

2、平稳转向与动态运行

设备支持运行中实时转向，转向平顺无抖动、无跑偏，作业连续性强。可自定义运行轨迹，支持纯直线运行、自定义偏转角度运行，轨迹精准可控，满足精细化标准化作业要求。

3、高低速巡航功能

设备调速范围0-8m/min，无级调速、高低速巡航可一键切换，低速精准对位、高速高效巡检。整机工作温区-20℃~+60℃，高低温复杂工况均可稳定运行，环境适应性极强。

四、可调磁力吸附系统

本机搭载无级可调磁力吸附系统，可根据作业面平整度、负载灵活调节磁力大小，解决固定强磁难移动、磁力不足易脱落问题。搭配高强度机身结构，吸附稳固，杜绝高空打滑、坠落风险，作业安全可靠。

五、遥控器配置与操控说明

1、遥控器硬件参数

遥控器尺寸：180mm（长）×40mm（宽）×35mm（高），人体工学小巧机身，支持单手全程操作，无线无极摇杆操控，响应灵敏、手感顺滑，零基础可快速上手。

2、实时状态可视化监测

系统具备全方位状态监测与安全防护：车身自带独立电量显示，遥控器实时显示车机电量、遥控电量、信号强度，带声音报警功能。内置低电量保护、丢信号保护，异常断连、低电量自动停机锁定，杜绝失控风险。无线通讯性能优异，常规工况遥控距离可达1000m，断连重启0.1s极速自动重连，所有设备工况均有图标可视化显示，状态一目了然。

六、特色拓展功能

1、一键伸缩升降机构：一键自动伸缩，适配不同作业间距，自动化程度高，作业便捷高效。

2、外置电源一键控制：独立按键控制24V3A外置电源通断，可拓展长时间连续作业。

3、全状态图标可视化：电源、伸缩、磁力档位、速度、信号等状态图标实时显示，直观清晰。

4、多功能拓展接口：机身预留3个1/4寸标准螺栓接口，可搭载视频相机、测距仪、测厚仪、磁记忆、漏磁检测等设备，适配拍摄、测距、测厚、探伤等多种工业检测场景，一机多用。

七、产品优势（销售卖点）

1、安全稳固：Q235高强度机身+可调磁力吸附，高空作业防脱落、防打滑；

2、单手极简操作专用单手摇杆遥控，全功能一键操控，无需多人配合；

3、全工况适配0-8m/min无级调速、角度可调、动态转向，-20℃~+60℃宽温作业；

4、续航方案灵活5小时长续航，支持换电/充电/外置电源多模式供电；

5、多重安全防护低电量、丢信号自动保护停机，遥控声光预警，杜绝失控；

6、耐用整洁机身简约外观，全内置信号线，抗损耐磕碰；

7、远距离稳定通讯1000m遥控距离，0.1s极速重连，信号稳定；

8、轻量化便携整机1.8kg，部署搬运轻松便捷；

9、管道适配广≥100mm管径通用，支持轴向、环向螺旋运行；

10、强越障通过性可平稳通过30mm焊缝凸起，适配粗糙钢结构面；

11、专业拓展性强可搭载各类检测、拍摄、测距、测厚、探伤设备，适配工业精密检测。

八、适用场景

适用于0.3mm以上钢制平面、100mm及以上金属管道场景，广泛用于钢结构巡检、外壁检测、管道探伤、壁厚测量、高空幕墙维护、工程对位等作业，可搭载各类检测设备完成一体化采集、测量、探伤工作，适配工业高低温、粗糙焊缝、远距离高空复杂工况。

九、产品装箱单

本机出厂配置齐全，开箱即用，装箱明细如下：

1、磁力攀爬车主机：1台

2、专用电源适配器：1个

3、产品资料套装：说明书、合格证、保修卡各1份

4、定制收纳手提箱：1台

5、安全绳挂钩：1个

十、售后质保服务

本店提供完善售后保障，降低客户施工顾虑：

1、整机一年质保服务

整机享受1年免费质保，质保期内非人为、非违规损坏均可免费维修、更换配件。

2、备用机支持服务

施工高峰期、设备返厂维修期间，可提供备用机支持，最大程度保障工期进度。

全程提供技术对接、操作指导、设备调试、售后答疑服务，购机全程无忧。
